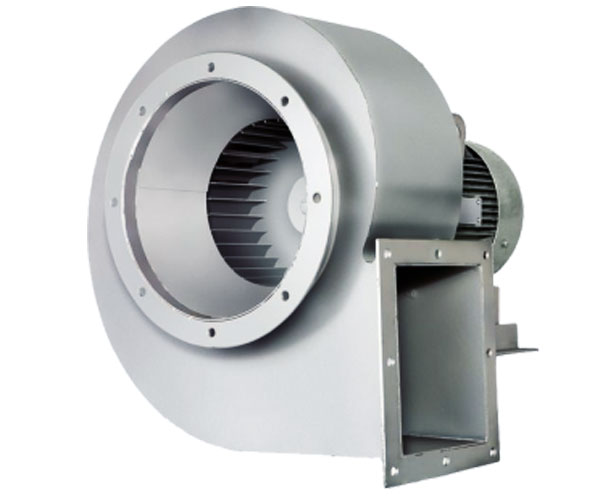

Дымосос Д и ДН — 20 типоразмеров, 47 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Дымососы Д и ДН отводят продукты сгорания из топки котла в дымовую трубу. Рассчитаны на горячие запылённые газы, оснащаются осевым направляющим аппаратом для регулирования производительности без потери КПД.
Конструкция
Основные выпускаемые типоразмеры (номера):
Варианты конструктивного исполнения: исполнение 1, исполнение 3, исполнение 5;
Тягодутьевые машины сертифицированы: соответствия требованиям ТР ТС №
Варианты материального исполнения: общепромышленное, коррозионностойкое;
Технические характеристики
ТДМ (сокращённое обозначение)
Температура перемещаемой среды, °С
Характеристики электродвигателя, Скорость вращения, об/мин.
Номинальная мощность, кВт
Номинальный ток при 380В (50 Гц), А
Тип электродвигателя *
Характеристики ТДМ, Производительность Q min, тыс. м3/ч
Производительность Q max, тыс. м3/ч
Полное даление Pv min, Па
Полное давление Pv maх, Па
Масса вентилятора, кг
ВД №2,5
30
3000
3
6,6
90L2
0,41
1,22
1080
1280
40
4
8,2
100S2
0,41
1,22
1080
1280
47
5,5
11,1
100L2
0,41
1,22
1080
1280
53
Д №2,5
100
3000
3
6,6
90L2
0,41
1,22
820
1040
40
ВД №2,7
30
1500
1,5
3,8
80МB4
0,25
0,76
290
375
38
3000
1,5
3,3
80МA2
0,51
1,53
1175
1510
36
2,2
4,85
80В2
0,51
1,53
1175
1510
38
3
6,34
90L2
0,51
1,53
1175
1510
42
5,5
11,1
100L2
0,51
1,53
1175
1510
55
Д №2,7
100
1500
1,5
3,8
80МB4
0,25
0,76
245
315
38
3000
1,5
3,3
80МA2
0,51
1,53
960
1225
36
2,2
4,85
80В2
0,51
1,53
960
1225
38
ВД №3,5
30
1500
2,2
5,16
90L4
0,27
1,66
460
605
64
3 000
5,5
11,1
100L2
0,6
3,6
2100
2760
75
Д №3,5
100
1 500
3,0
6,7
100S4
0,27
1,52
418
475
69
ТДМ (сокращённое обозначение)
Конструктивное исполнение
Температура перемещаемой среды, °С
Характеристики электродвигателя, Скорость вращения, об/мин.
Номинальная мощность, кВт
Номинальный ток при 380В (50 Гц), А
Тип электродвигателя *
Характеристики ТДМ, Производительность Q min, тыс. м3/ч
Производительность Q max, тыс. м3/ч
Полное даление Pv min, Па
Полное давление Pv maх, Па
Масса вентилятора, кг
ВД №3,5
3
30
3 000
5,5
11,1
100L2
0,6
3,6
2100
2800
90
Д №3,5
100
1 500
3,0
6,8
100S4
3,0
6,0
420
650
85
Д №12
1
200
750
37,0
78,0
250S8
15,0
49,0
1250
1550
1420
1 000
75,0
142,0
280S6
18,0
64,0
2100
2450
1610
Д №12
3
200
750
37,0
78,0
250S8
15,0
49,0
1250
1550
1770
1 000
75,0
142,0
280S6
18,0
64,0
2100
2450
1960
ВД №13.5
3
30 200
750
90,0
169,0
280M6
23,0
67,0
2520
2880
2180
1 000
250,0
457,0
355МВ6
27,0
95,0
4460
5050
3360
Д №13.5
600
30,0
65,0
250М10
13,0
41,0
680
790
2100
750
75,0
150,0
280М8
23,0
67,0
1570
1780
2210
1 000
160,0
292,0
355S6
27,0
95,0
2690
3150
3220
ВД №15,5
3
30
750
160,0
315,0
355М8
40,0
95,0
3210
3550
3280
1 000
355,0
676,0
355MLС6
51,0
127,0
5700
6300
3650
Д №15,5
100
750
132,0
261,0
355S8
40,0
95,0
2650
2920
3410
1 000
315,0
600,0
355MLB6
51,0
127,0
4650
5200
3520
ТДМ (сокращённое обо- значение)
Конструктивное исполнение
Температура перемещаемой среды, °С
Характеристики электродвигателя, Скорость вращения, об/мин.
Номинальная мощность, кВт
Номинальный ток при 380В (50 Гц), А
Тип электродвигателя *
Характеристики ТДМ Производительность Q Производительность Q Pv Pv м3/ч м3/ч даление давление Па Па тыс. тыс. min, maх, min, max, Полное Полное, Производительность Q min, тыс. м3/ч
Производительность Q max, тыс. м3/ч
Полное даление Pv min, Па
Масса вентилятора, кг
ВД №18,0
3
30
750
400,0
-
-
63,0
137,0
4350
4800
-
1 000
800,0
-
-
75,0
205,0
7600
8400
-
Д №18,0
3
100
600
160,0
331,0
355MLA10
42,0
135,0
1750
2100
4760
250,0
497,0
355MLB8
51,0
166,0
2750
3170
4430
ТДМ (сокращённое обозначение)
Конструктивное исполнение
Температура перемещаемой среды, °С
Характеристики электродвигателя, Скорость вращения, об/мин.
Номинальная мощность, кВт
Номинальный ток при 380В (50 Гц), А
Тип электродвигателя *
Характеристики ТДМ, Производительность Q min, тыс. м3/ч
Производительность Q max, тыс. м3/ч
Полное даление Pv min, Па Полное давление Pv
maх, Па Масса вентилятора, кг
ВД №20,0
3
30
750
800,0
-
-
143,0
332,0
8800 100
00 -
Д №20,0
3
200
600
200,0
413,0 35
5MLB10
58,0
185,0
2200 25
80 5400
750
400,0
-
-
50,0
207,0
3400 39
50 -
Данные приведены по техническому описанию завода. Масса указана для базового исполнения и меняется при смене типа двигателя.
Габаритные и присоединительные размеры

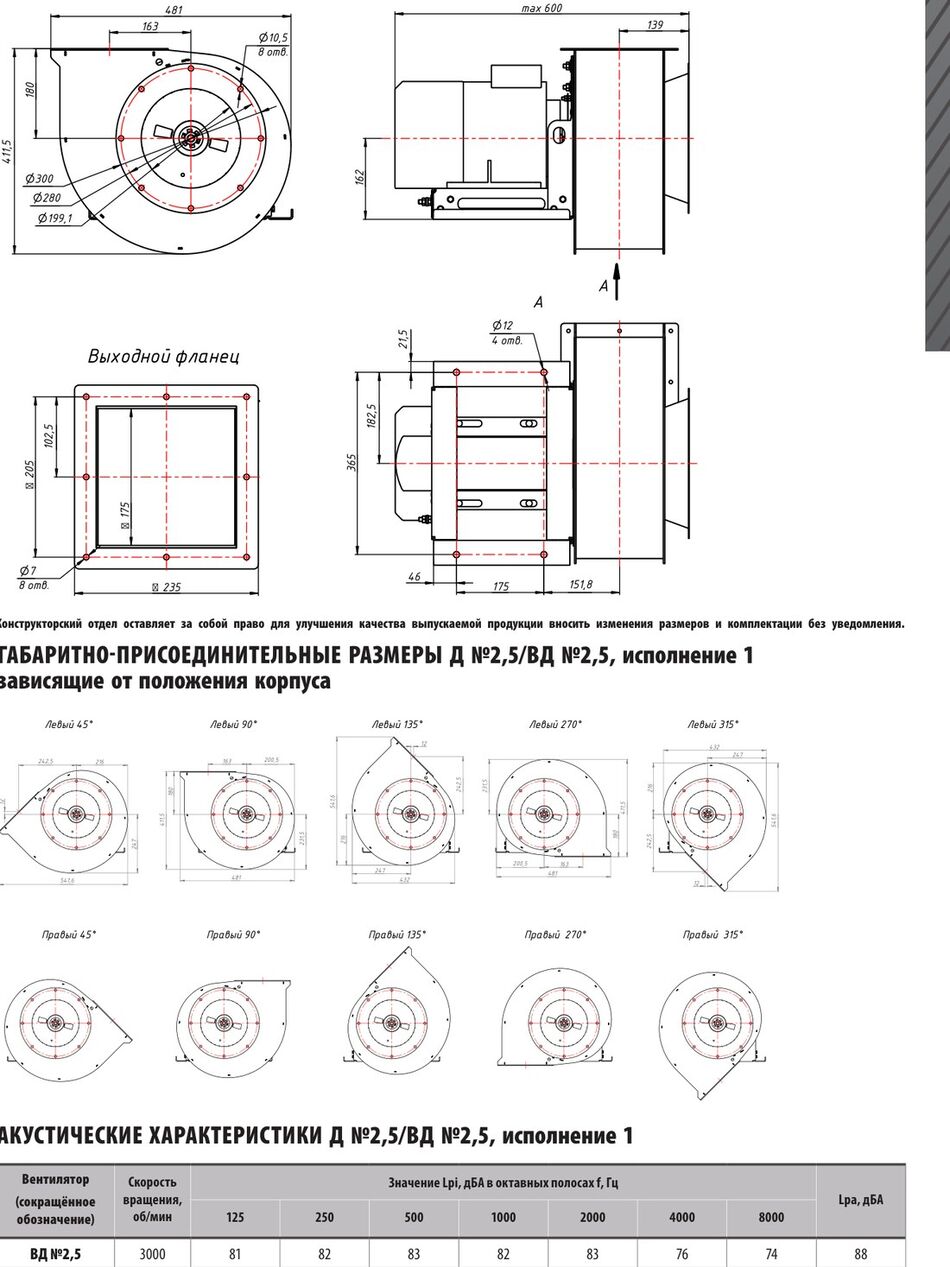

Д №2,5/ВД №2,5, исполнение 1. Нажмите, чтобы открыть в полном размере. Чертежи остальных типоразмеров — в техническом описании серии.
Комплектация
Изделие в сбореХодовая часть, рабочее колесо, улитка и направляющий аппарат
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
