Секция рекуператора с промежуточным теплоносителем СВОК SUPM
⚙️ Подбор и заказ
Характеристики
Описание
Конструкция и материалы
Рекуператор с промежуточным теплоносителем представлен восемью типоразмерами. Система рекуперации представляет собой схему передачи теплоты вытяжного воздуха приточному с помощью двух жидкостных теплообменников, находящихся в вытяжной и приточной камерах. Предназначен для эксплуатации при максимальном рабочем давлении водногликолевой смеси 1,5 МПа. В качестве промежуточного теплоносителя рекомендуется применять растворы этиленгликоля и пропиленгликоля с концентрацией до 50%. Поверхность теплообменника изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Трубные коллекторы из стали имеют резьбовые патрубки, выведенные за боковую панель, а также специальные отверстия для обезвоздушивания теплообменника и слива воды. Исполнение теплообменников восьмирядное. Вытяжная часть дополнительно оснащена профильным пластиковым каплеуловителем с поддоном и патрубком для сбора и слива конденсата. Правое или левое исполнение по стороне подвода водногликолевой смеси. При монтаже изменение стороны обслуживания вытяжной части невозможно. Все теплообменники испытываются на герметичность водой под давлением 16 бар в течение 3 минут.
Защита от обмерзания Защита от обмерзания представляет собой комплекс взаимосвязанных мероприятий, включающих в себя следующие компоненты: • датчик перепада давления, устанавливаемый на вытяжную часть рекуператора; • трехходовой клапан с приводом.
Монтаж
Теплообменник устанавливается как в напольном, так и в подвесном исполнении путем трансформации ножек в кронштейны для подвеса без использования дополнительных деталей. Вытяжная часть рекуператора устанавливается поддоном вниз. Для предотвращения загрязнения приточной и вытяжной частей рекуператора необходимо перед ними устанавливать воздушный фильтр.
Технические характеристики
| Типоразмер | Тип секции | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг | Заправочный объем, л * | Диаметр патрубков, G» * |
| 50-25 | RGP | 710 | 470 | 635 | 395 | 350/510 | 29/36 | 1,9/4 | 1” |
| RGV | 510/610 | 37/43 | |||||||
| 50-30 | RGP | 710 | 520 | 635 | 445 | 350/510 | 30/38 | 2,3/5 | |
| RGV | 510/610 | 39/46 | |||||||
| 60-30 | RGP | 810 | 520 | 735 | 445 | 350/510 | 33/42 | 2,7/6 | |
| RGV | 510/610 | 43/51 | |||||||
| 60-35 | RGP | 810 | 570 | 735 | 495 | 350/510 | 35/46 | 3/7 | |
| RGV | 510/610 | 46/55 | |||||||
| 70-40 | RGP | 910 | 620 | 835 | 545 | 350/510 | 39/54 | 3,8/9 | 1” / 1¼” |
| RGV | 510/610 | 52/65 | |||||||
| 80-50 | RGP | 1010 | 720 | 935 | 645 | 350/510 | 47/69 | 5,6/13 | |
| RGV | 510/610 | 62/82 | |||||||
| 90-50 | RGP | 1125 | 740 | 1050 | 645 | 350/510 | 53/72 | 6,2/15 | |
| RGV | 510/610 | 67/88 | |||||||
| 100-50 | RGP | 1225 | 740 | 1150 | 665 | 350/510 | 56/78 | 6,7/16 | |
| RGV | 510/610 | 73/94 |
| Типоразмер | Расход воздуха, м³/час | Расход теплоносителя, л/с | Гидравлическое сопротивление, кПа | D, Темп. Приточного воздуха на выходе, °Cмм | КПД рекуператора, % | Мощность нагрева, кВт |
| 50-25 | 870 | 0,9 | 90,4 | -8,6 | 41,2 | 6,2 |
| 1700 | -12,1 | 34,4 | 10,2 | |||
| 50-30 | 1100 | 1,1 | 82,8 | -8,7 | 41 | 7,39 |
| 2000 | -12,2 | 34,2 | 11,9 | |||
| 60-30 | 1300 | 1,1 | 91,6 | -8,6 | 41,2 | 9,3 |
| 2400 | -12 | 34,7 | 14,5 | |||
| 60-35 | 1500 | 1 | 95,4 | -9,6 | 39,2 | 10,3 |
| 3000 | -13,2 | 32,4 | 16,9 | |||
| 70-40 | 1890 | 2,1 | 84,6 | -8 | 42 | 14 |
| 3800 | -11,8 | 35 | 23,2 | |||
| 80-50 | 2750 | 2,9 | 93,6 | -7,6 | 43 | 20,6 |
| 5500 | -11,5 | 35,6 | 34,1 | |||
| 90-50 | 3150 | 3 | 87,8 | -8 | 42 | 23,3 |
| 6400 | -11,9 | 34,7 | 38,7 | |||
| 100-50 | 3500 | 3,6 | 87,2 | -7,9 | 42 | 25,9 |
| 7100 | -11,9 | 34,8 | 43 |

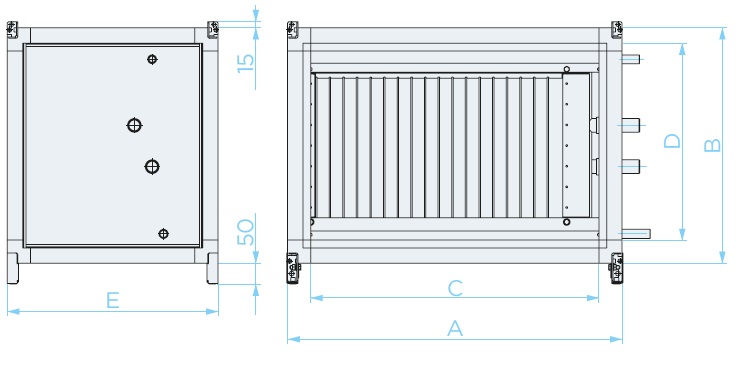

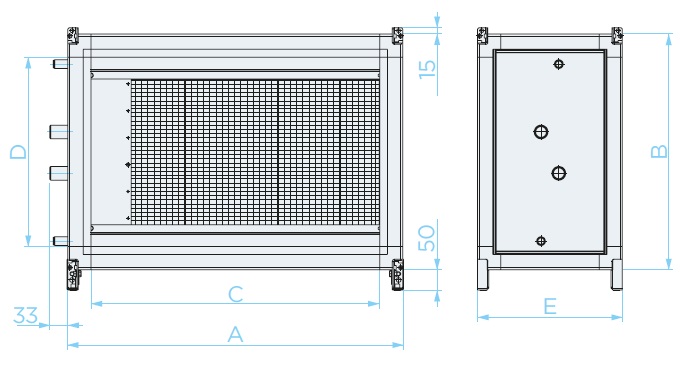

Чертежи, схемы и габариты
Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение секция, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
