Фреоновые охладители PBED

✓ Всегда в наличии / под заказ Доставка по всей России

Фреоновые охладители PBED (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Канальный охладитель Арктос. 50 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

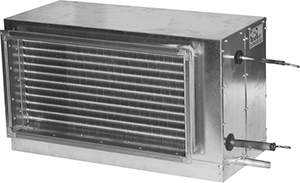

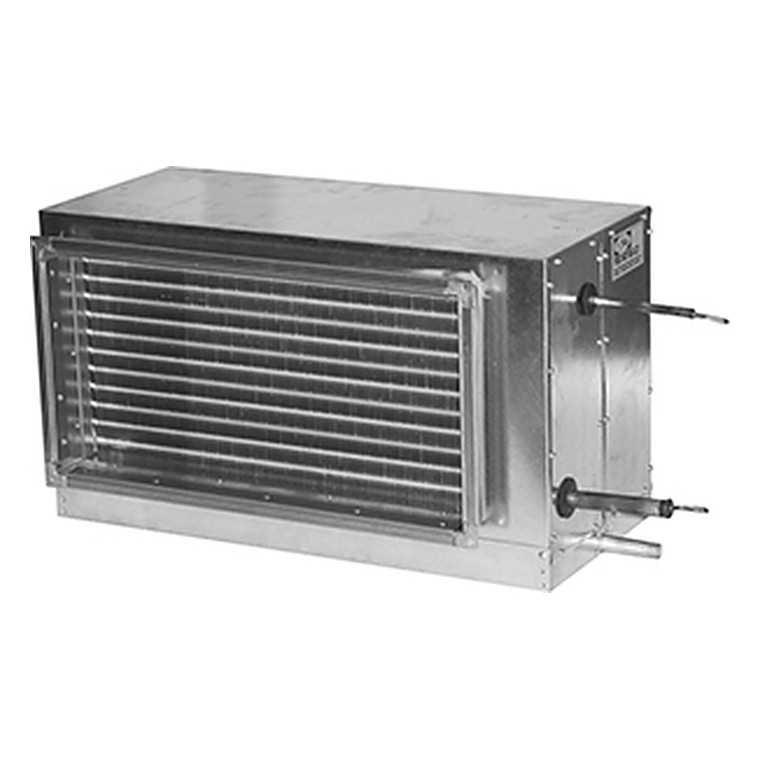

Фреоновые воздухоохладители PBED предназначены для охлаждения приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования. Корпус охладителя изготовлен из оцинкованной стали, внутри корпуса установлен медно-алюминиевый теплообменник, дренажный поддон из нержавеющей стали и каплеотделитель. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции, для слива конденсата предусмотрен патрубок диаметром 32 мм. Охладители рассчитаны для работы на фреоне R410A. Максимальное рабочее давление охладителя составляет 3,0 МПа.

ПроизводительАрктос

Типоразмеров33

Мощность2,9–30 кВт

Расход воздуха3,6–3600 м³/ч

Вес16,5–50 кг

Диаметр12–28 мм

Данные производителяобновлено 23.11.2020

Конструкция и работа

Теплообменник охлаждает и осушает приточный воздух: фреоновый работает в паре с компрессорно-конденсаторным блоком, водяной — от чиллера. Выпавший конденсат собирается в поддон и отводится через сифон.

Установка. Канальные охладители должны быть установлены только в горизонтальном положении для беспрепятственного слива конденсата. Рекомендуемое расстояние до изгиба воздуховода, заслонки и т. п. должно быть не менее диагонального размера охладителя.

Что это даёт

Комфорт летомПриточный воздух подаётся охлаждённым — нагрузка на сплит-системы в помещениях снижается.

ОсушениеВместе с охлаждением из воздуха удаляется избыточная влага.

Каплеуловитель в комплектеСепаратор не даёт капле уйти в воздуховод при высокой скорости.

Стандартный монтажКорпус встраивается в сеть; присоединения по холодильному контуру — под пайку или резьбовые.

Работа с автоматикойМощность регулируется по датчику температуры притока.

Где применяется

Приточные системы офисов, торговых залов, гостиниц, производственных помещений с требованиями к температуре и влажности.

Как подобрать

Холодопроизводительность считают по расходу воздуха и требуемому перепаду температур с учётом влажности. Для фреонового исполнения согласуйте типоразмер с ККБ, для водяного — расход и температурный график чиллера.

Технические характеристики

Модель	Расход	Мощн.,	Внутр.	Размеры, мм							Вес,
	воздуха,	кВт	объем,	Размеры, мм							кг
	м3/ч		дм3	A	В	C	H	E	Ød1	Ød2
PBED 400x200-2-2,1N	600	2,9	0,5	400	200	520	320	35	12	16	16,5
PBED 400x200-2-2,1N	900	3,6	0,5	400	200	520	320	35	12	16	16,5
PBED 400x200-3-2,1N	600	4,0	0,8	400	200	520	320	43	12	16	16,8
PBED 400x200-3-2,1N	900	5,1	0,8	400	200	520	320	43	12	16	16,8
PBED 400x200-4-2,1N	600	4,9	1,0	400	200	520	320	65	12	16	18,2
PBED 400x200-4-2,1N	900	6,3	1,0	400	200	520	320	65	12	16	18,2
PBED 500x250-2-2,1N	900	4,2	0,9	500	250	635	370	35	16	22	20,5
PBED 500x250-2-2,1N	1350	5,2	0,9	500	250	635	370	35	16	22	20,5
PBED 500x250-3-2,1N	900	6,0	1,2	500	250	635	370	43	16	22	21,5
PBED 500x250-3-2,1N	1350	7,7	1,2	500	250	635	370	43	16	22	21,5
PBED 500x250-4-2,1N	900	7,5	1,6	500	250	635	370	65	16	22	22,3
PBED 500x250-4-2,1N	1350	9,7	1,6	500	250	635	370	65	16	22	22,3
PBED 500x300-2-2,1N	1100	5,4	1,0	500	300	635	420	35	12	16	22,8
PBED 500x300-2-2,1N	1600	6,6	1,0	500	300	635	420	35	12	16	22,8
PBED 500x300-3-2,1N	1100	7,3	1,5	500	300	635	420	43	16	22	23,4
PBED 500x300-3-2,1N	1600	9,1	1,5	500	300	635	420	43	16	22	23,4
PBED 500x300-4-2,1N	1100	8,9	2,0	500	300	635	420	65	22	28	24,5
PBED 500x300-4-2,1N	1600	11,3	2,0	500	300	635	420	65	22	28	24,5
PBED 600x300-2-2,1N	1300	6,5	1,1	600	300	735	420	35	12	16	24,8
PBED 600x300-2-2,1N	2000	8,2	1,1	600	300	735	420	35	12	16	24,8
PBED 600x300-3-2,1N	1300	8,8	1,7	600	300	735	420	43	16	22	26,2
PBED 600x300-3-2,1N	2000	11,4	1,7	600	300	735	420	43	16	22	26,2
PBED 600x300-4-2,1N	1300	10,7	2,4	600	300	735	420	65	22	28	29,2
PBED 600x300-4-2,1N	2000	14,1	2,4	600	300	735	420	65	22	28	29,2
PBED 600x350-2-2,1N	1500	7,1	1,4	600	350	735	470	35	16	22	26,8
PBED 600x350-2-2,1N	2300	9,0	1,4	600	350	735	470	35	16	22	26,8
PBED 600x350-3-2,1N	1500	10,2	2,0	600	350	735	470	43	16	22	27,9
PBED 600x350-3-2,1N	2300	13,2	2,0	600	350	735	470	43	16	22	27,9
PBED 600x350-4-2,1N	1500	12,3	2,7	600	350	735	470	65	22	28	29,2
PBED 600x350-4-2,1N	2300	16,1	2,7	600	350	735	470	65	22	28	29,2
PBED 700x400-2-2,1N	2000	9,6	1,9	700	400	840	520	35	22	28	31,1
PBED 700x400-2-2,1N	3000	12,0	1,9	700	400	840	520	35	22	28	31,1
PBED 700x400-3-2,1N	2000	13,4	2,8	700	400	840	520	43	22	28	31,9
PBED 700x400-3-2,1N	3000	17,0	2,8	700	400	840	520	43	22	28	31,9
PBED 700x400-4-2,1N	2000	16,3	3,8	700	400	840	520	65	28	35	35,2
PBED 700x400-4-2,1N	3000	21,1	3,8	700	400	840	520	65	28	35	35,2
PBED 800x500-2-2,1N	2900	14,0	2,7	800	500	980	620	35	22	28	38,1
PBED 800x500-2-2,1N	4300	17,4	2,7	800	500	980	620	35	22	28	38,1
PBED 800x500-3-2,1N	2900	19,5	4,1	800	500	980	620	43	28	35	41,2
PBED 800x500-3-2,1N	4300	24,6	4,1	800	500	980	620	43	28	35	41,2
PBED 800x500-4-2,1N	2900	23,7	5,3	800	500	980	620	65	28	35	43,9
PBED 800x500-4-2,1N	4300	30,5	5,3	800	500	980	620	65	28	35	43,9
PBED 1000x500-2-2,1N	3600	17,8	3,2	1000	500	1180	620	35	22	28	42,7
PBED 1000x500-2-2,1N	5400	22,2	3,2	1000	500	1180	620	35	22	28	42,7
PBED 1000x500-3-2,1N	3600	24,6	4,9	1000	500	1180	620	43	28	35	45,9
PBED 1000x500-3-2,1N	5400	31,4	4,9	1000	500	1180	620	43	28	35	45,9
PBED 1000x500-4-2,1N	3600	30,0	6,4	1000	500	1180	620	65	28	35	50,0
PBED 1000x500-4-2,1N	5400	38,9	6,4	1000	500	1180	620	65	28	35	50,0

Примечание: Приведенные параметры рассчитаны для температуры входящего воздуха T=30°C с влажностью 50%, температура испарения фреона Tи =5°С.
Для выбора модели и определения технических параметров теплообменника (охладителя, испарителя) рекомендуем использовать программу подбора или обратиться к специалистам компании.

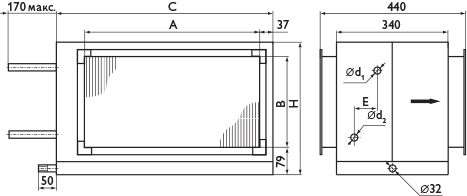

Чертёж и присоединительные размеры

Аэродинамические характеристики

1 – 2-х рядный охладитель; 2 – 3-х рядный охладитель; 3 – 4-х рядный охладитель.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Обязателен сифон с гидрозатвором: без него конденсат не отводится и попадает в воздуховод.

Скорость воздуха выше 2,5–3 м/с приводит к каплеуносу даже при наличии сепаратора.

Фреоновый охладитель подбирается строго под конкретный ККБ — произвольная пара даёт обмерзание или недобор мощности.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
